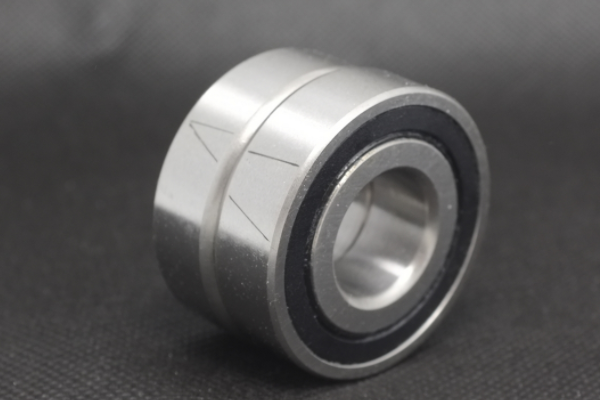

單個角接觸球軸承只能承受一個方向的軸向載荷,對于精密機床、磨床這樣的加工機械來說,運行過程中軸承受力是比較復雜的,因此會使用多個角接觸組成配對組合的形式,提供承載能力,那么配對角接觸軸承怎么安裝?
1、面對面DF ,角接觸軸承 的大端面相對,可以 承受雙向軸向負荷,剛性適中。允許軸承 有一定傾斜,適合軸有一定熱膨脹的場合。
2、背對背DB ,軸承小端面相對安置,軸承的承載力大,剛性高 ,常用于定位精度要求高的設備中, 可以更好抵抗傾斜力矩。
3、串聯DT ,軸承同方向排列。這樣角接觸球軸承雖然只能承受單向軸向力,但是承受能力 疊 ,加,適合需要很大軸向負荷承載能力的場合。
4、三聯配對,三個角接觸球軸承以不同方向排列,代號為TBT 、TFT、TT,提高軸承的承載能力與穩定性。
5、四聯配對,常見配對形式有QBC、 QFC、QT、 QBT 、QFT,配對組的剛性、承載能力進一步提升,更適合運行精度要求高的精密磨床上。
配對軸承是將多個角接觸球軸承以一定方向、順序裝配到機械主軸上,從本質上裝配方式主要分為背對背、面對面兩類,操作方法如下:
1、背對背組合安裝:調整軸承內圈徑向跳動最高點位 置,裝入主軸預定位置。 用鎖緊螺母固定好軸承組 ,按標準 施加一定 預載荷。再調整 配對 軸承外圈的周向位置,把主軸組件裝入軸承座, 最后 安裝端蓋。
2、面對面組合安裝:調整角接觸軸承外圈徑向跳動最高點位置,裝入設備軸承座指定的位置,安裝端蓋并設置好預載荷。接著將主軸裝入軸承內圈,緊固螺母,直到固定穩定為止。
需要注意的是,如果配對角接觸軸承軸承內圈過盈較大時,可以先對軸承加熱,溫度控制80– 100℃,再按照順序裝配到機床主軸上,禁止暴力敲打軸承,容易損壞軸承,讓精度下降。
配對角接觸軸承能提高軸承組的載荷承受能力,讓主軸系統運行的更加穩定,這對于精密設備來說是非常重要的。但是不同組合形式適合的場合不同,建議根據工況評估選擇,必要的時候,可以咨詢?nèi)⑤S承,由技術工程師提供選型建議。
